BANDA DE TIEMPO |
FORD 2.3L & 2.5L |
|
TIMING BELT -CORREA DE
DISTRIBUCION |
|
|
|
|
FORD RANGER
2.3L, 2.5L |
|
Descripcion y forma o modo
de instalacion de la correa de sincronizacion del motor Ford
2.3L |
|
|
 |

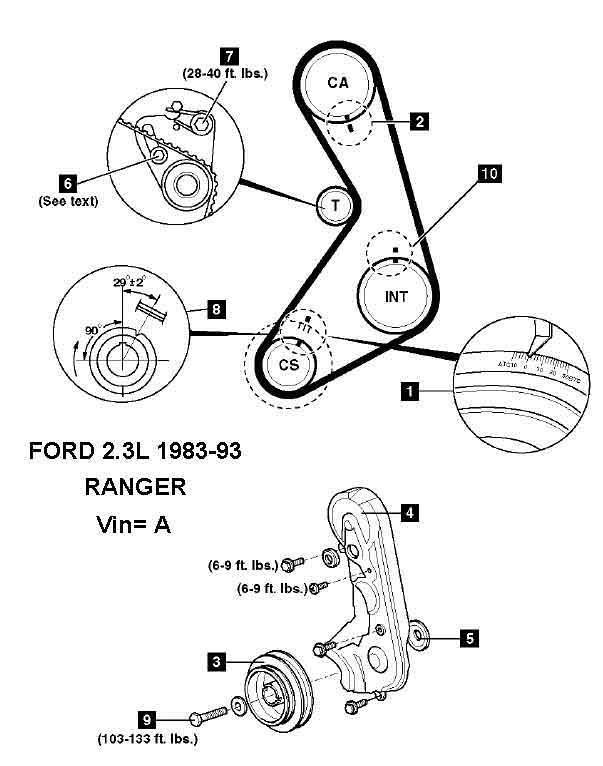

| El engrane gira
conjuntamente con la lamina posterior;la marca esta en
la lamina y debe alinearse, com la marca de la cubierta
interior, como se ve en la ilustracion |
| La cunhia,chaveta o
seguro del engrane del cigueňial, debe apuntar hacia la
parte superior. [12 en punto] o 90 grados, tomando como
base la linea horizontal de la parte donde se atornilla
la bandeja de aceite [oil pan, carter] |
|
Las marca de sincronizacion del engrane y
cubierta interior, coinciden a la 1 en punto |
|
|
|
|
|
|
|
|
| 1] Engrane del Arbol de
levas |
6] Marca de tiempo en el
engrane de la bomba de aceite |
| 2] Marca de tiempo en
el engrane del arbol de levas |
7] Cunhia.chaveta o seguro
del engrane del cigueňial |
| 3] Punto o marca, en la
parte interior de la cubierta |
8] Engrane del cigueňial |
| 4] ngrane de la bomba de
aceite |
9] Marca de tiempo, en el
engrane del cigueňial |
| 5] Punto o marca, en la
parte interior de la cubierta |
10] Punto o marca, en la
parte interior de la cubierta |
 |
 |
|
|
|
Ver orden de encendido |
