CORREA DE SINCRONIZACION

INSTALACION

  TIMING BELT

MAZDA 1.6L DOHC
1.6L 323  Parte: Correa Marca GATE =T149

1988/89 - T149

1990/92 - T185

MX5 1990/92- T179

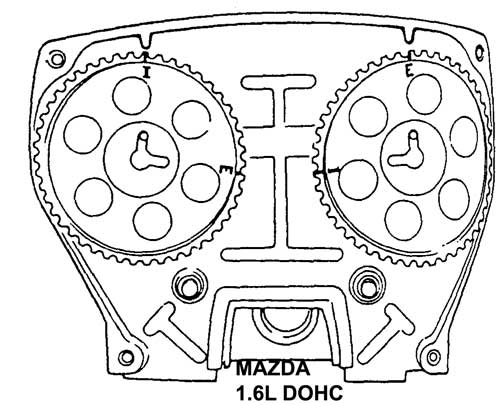

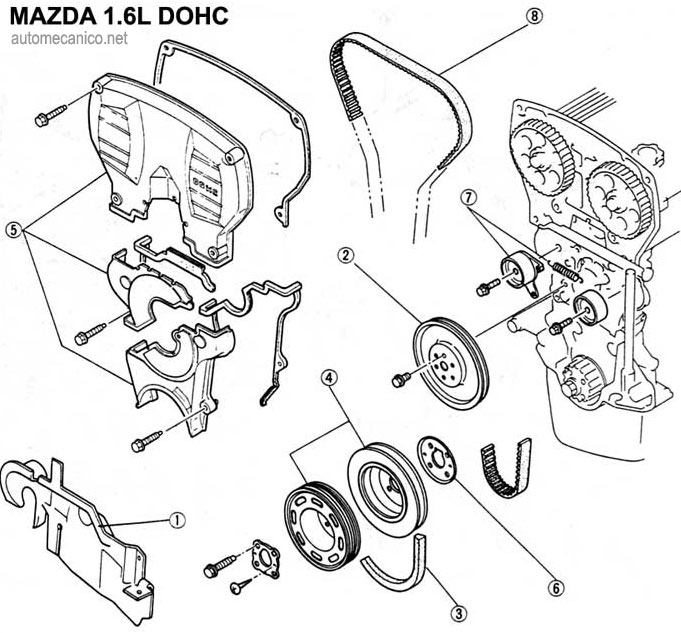

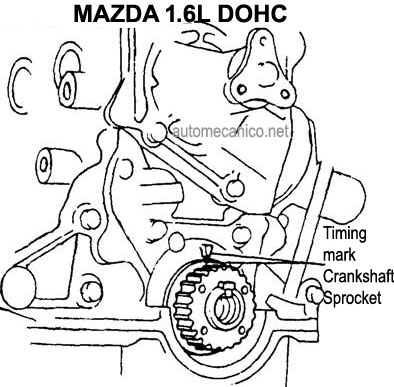

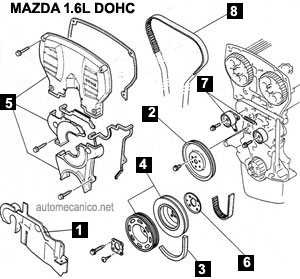

COMPONENTES DEL FRENTE DEL MOTOR MODELOS 1989
1- Cubierta lateral
2- Polea de la bomba de agua
3- Correa o banda motriz
4- Polea del ciguenial
5- Cubiertas de la banda o correa de tiempo [timing belt]
6- Plato o huacha que cubre la parte externa del engrane del ciguenial
7- Tensor y resorte de la correa de sincronizacion [timing belt]
8- Correa de sinronizacion [timing belt]

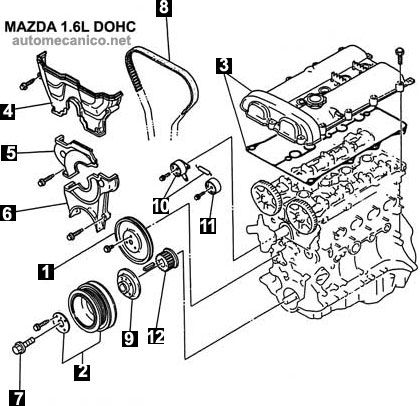

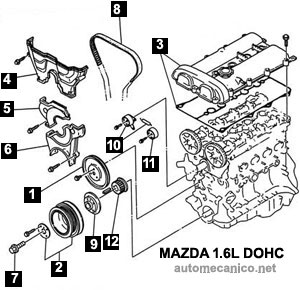

COMPONENTES DEL FRENTE DEL MOTOR 1990/92

1- Polea de la bomba de agua
2- Polea del ciguenial
3- Tapadera de valvulas y empaque
4- Cubierta superior de la banda de tiempo
5- Cubierta intermedia de la banda de tiempo
6- cubierta inferior de la banda de tiempo
7- Tornillo o perno principal de la polea del ciguenial
8- Banda de tiempo [timing belt]
9- Refuerzo de la polea del ciguenial
10-Tensor y resorte de la banda de tiempo
11- Polea de apoyo
12- Engrane del ciguenial
La Placa metalica, se instala antes de colocar el engrane, con la parte doblada, hacia el motor.
