VEHICULOS HIBRIDOS |
 |
|
HYBRID CAR |
|
|
|
|
Vehiculo Hibrido Paralelo/Serie |
|
Viene de la pagina anterior.. |
|
A continuacion observemos lo mostrado por Toyota
[LEXUS] para el
Hibrido del 2006
parte 8 |
|
Vehiculo Hibrido Paralelo/Serie |
|

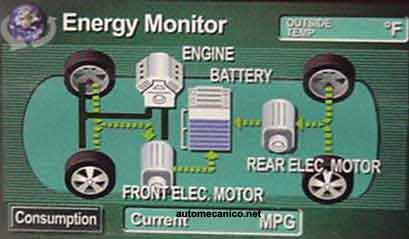

En esta grafica,se puede observar los componentes basicos de este sistema: |
|
 |
|
Motor a gasolina convencional , 6 cilindros V6 [Engine] |
|
Motor Electrico situado en la parte del frente del vehiculo [Front Elec.Motor] |
|
Paquete de baterias [Battery] |
|
Motor Electrico situado en la parte de atras |
|
Como nos daremos cuenta; en esta grafica, podemos observar que, los motores
electricos estan haciendo la funcion de Generadores, trasladando o generando
energia para cargar las baterias. |
|
Se entiende, que en las desaceleraciones, o cuando el vehiculo no requiere
fuerza el sistema aprovecha para cargar baterias. |
|
|
 |
|

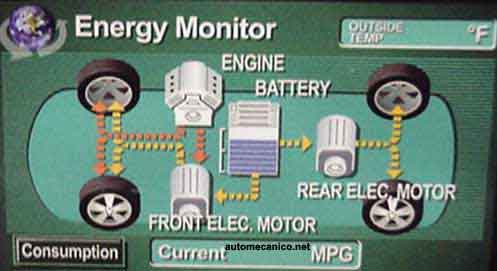

Ahora, observemos esta grafica; |
|
Aqui los dos motores
electricos, estan haciendo uso o descargando las baterias, en pro de
mover el vehiculo. |
|
El Motor a gasolina, esta apoyando la rotacion del Motor
Electrico delantero, |
| .. al mismo tiempo que apoya el movimiento de traccion
en las ruedas delanteras; |
|
|
|
 |
|

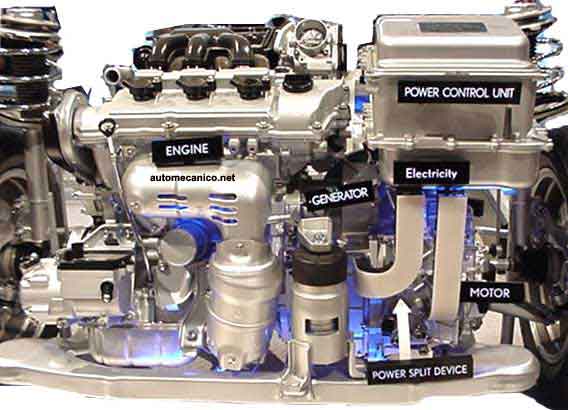

Tren de Potencia |
|
ENGINE = Motor a gasolina de 6 cilindros en "V" |
|
POWER CONTROL UNIT= Centro de control principal |
|
GENERATOR=Generador |
|
MOTOR=Motor Electrico |
|
POWER SPLIT DEVICE=Componente que divide, o administra la
potencia; y/o funcionamiento del sistema. |
|
|
|
 |
 |
 |

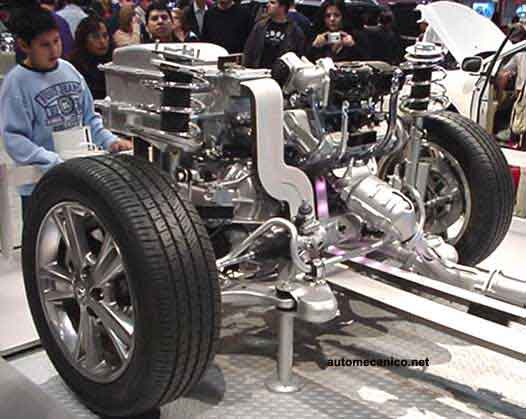

| Tren delantero |

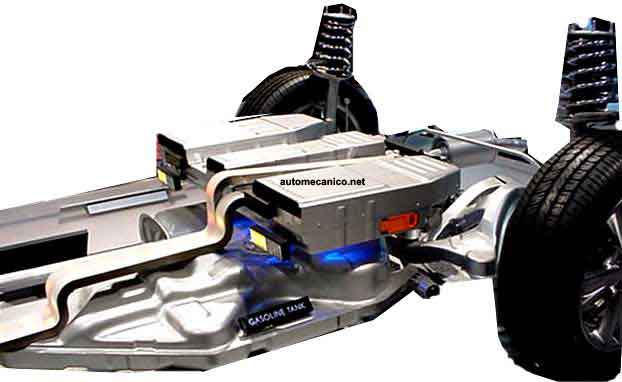

Paquete de baterias, y tanque de
gasolina |

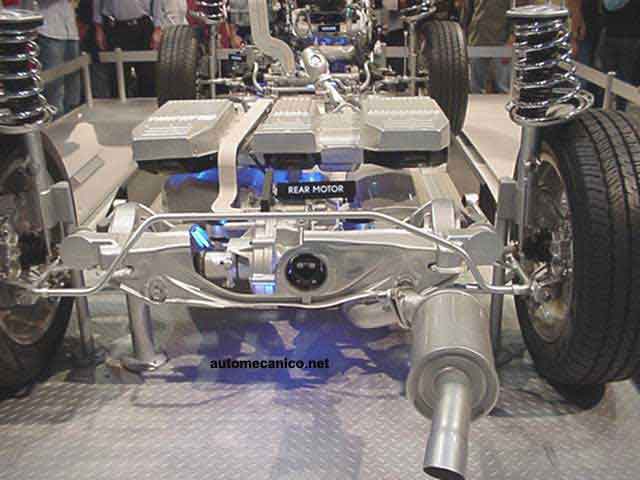

Motor Electrico, en la parte de atras |
|
|
|
|
|
| Agosto 2011 |
Actualizacion
Constante |
autor:
Enrique Celis |
